Camunda入门教程

Camunda7 流程引擎

1.什么是流程引擎

流程引擎是一种软件工具，可以用来自动执行和管理业务流程。它以可视化的流程图作为工作流程的基础，根据可视化流程图中定义的活动、任务和角色来执行和管理活动任务。

2.流程引擎功能

一.可视化：流程引擎可以将业务流程以可视化的方式呈现，更清晰地表明流程的步骤、责任和顺序，极大地提高流程的清晰度，使得管理者和参与者能够更加清楚的了解及控制流程的变化。
二.自动执行：流程引擎能够按照程序自动执行，可以根据流程定义来执行下一步任务，无需人工干预。
三.实时监控：可以实时监控流程执行情况，以及识别可能出现异常情况，及时采取有效措施。
四.内容管理：支持用户以流程图的形式管理和实践业务流程，可以为业务流程设置准入条件、流程参与者等，帮助控制和改善流程执行效率。
五.报表统计：流程引擎可以根据当前流程执行情况，生成报表进行分析和统计，更有效的优化流程，提升流程执行效率。

3.Camunda7

Camunda 是一种基于java的框架，三大核心功能：
BPMN：工作流和过程自动化
CMMN：案例管理
DMN：业务决策管理

4.案例

1.先下載Camunda run
https://camunda.com/download/platform-7/
双击启动就行，start.bat

2.下载Camunda modeler
https://camunda.com/download/modeler/
然后编辑一个demo流程

打开右边栏目是Toogle Properties Panel

3.idea启动一下
建立一个maven的项目
添加依赖

<dependencies>
        <dependency>
            <groupId>org.camunda.bpm</groupId>
            <artifactId>camunda-external-task-client</artifactId>
            <version>7.20.0</version>
        </dependency>
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-simple</artifactId>
            <version>1.6.1</version>
        </dependency>
        <dependency>
            <groupId>javax.xml.bind</groupId>
            <artifactId>jaxb-api</artifactId>
            <version>2.3.1</version>
        </dependency>
    </dependencies>```
添加主类代码

package org.example;

import java.util.logging.Logger;
import java.awt.Desktop;
import java.net.URI;

import org.camunda.bpm.client.ExternalTaskClient;

class ChargeCardWorker {
private final static Logger LOGGER = Logger.getLogger(ChargeCardWorker.class.getName());

public static void main(String[] args) {
    ExternalTaskClient client = ExternalTaskClient.create()
            .baseUrl("http://localhost:8080/engine-rest")
            .asyncResponseTimeout(10000) // 长轮询超时时间
            .build();

    // 订阅指定的外部任务
    client.subscribe("charge-card")
            .lockDuration(1000) // 默认锁定时间为20秒，这里修改为1秒
            .handler((externalTask, externalTaskService) -> {
                // 将您的业务逻辑写在这

                // 获取流程变量
                String item = (String) externalTask.getVariable("item");
                Long amount = (Long) externalTask.getVariable("amount");

                LOGGER.info("Charging credit card with an amount of '" + amount + "'€ for the item '" + item + "'...");

                try {
                    Desktop.getDesktop().browse(new URI("https://docs.camunda.org/get-started/quick-start/complete"));
                } catch (Exception e) {
                    e.printStackTrace();
                }

                // 完成任务
                externalTaskService.complete(externalTask);
            })
            .open();
}

}

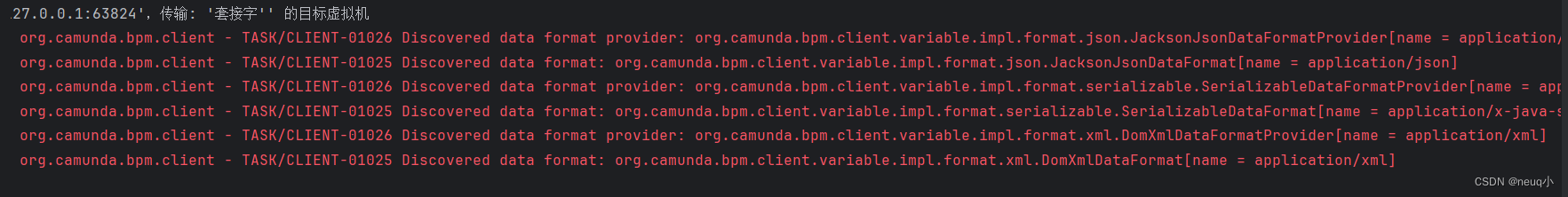

启动成功标志
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/940ff437a1644474b02dadf61e1290df.png)

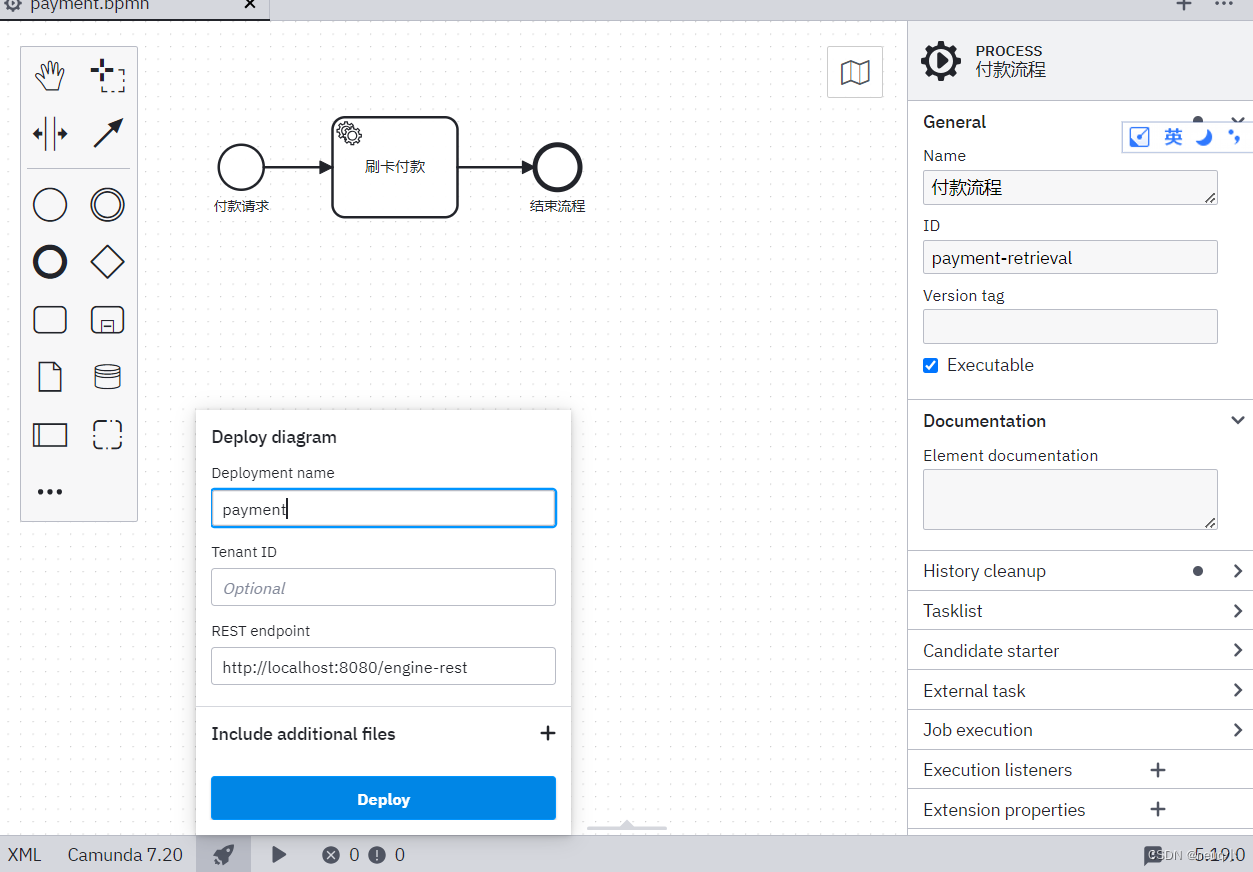

4.部署项目
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/90272b3e1c5142c69e509d802b36bd12.png)

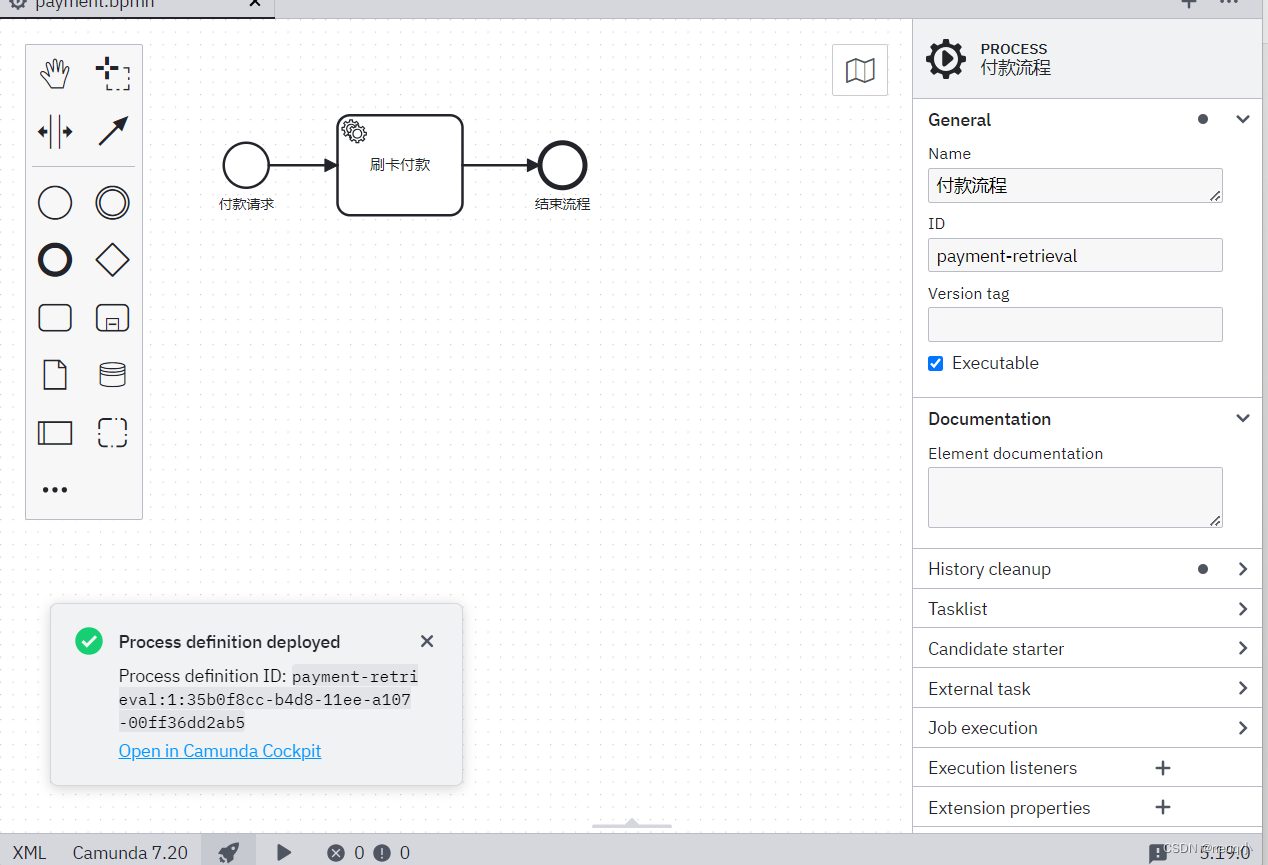

部署成功
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/c443b4705a1048bda02a618f183d49f3.png)
还可以从 http://localhost:8080/camunda/app/cockpit/default/#/processes 使用账号 demo / demo 登录 ，可以看到刚部署的流程显示出来了
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/51c0351fb79b47e681ad27cd05ebf0ce.png)
发起流程，postman测试
url：http://localhost:8080/engine-rest/process-definition/key/payment-retrieval/start
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/28eab978c20740b49c1b5d0da23735ad.png)
代码：
{
	"variables": {
		"amount": {
			"value":555,
			"type":"long"
		},
		"item": {
			"value": "item-djj"
		}
	}
}

成功的情况：
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/0616a1c76fe6482daad1475f181e9880.png)
5.部署人工任务

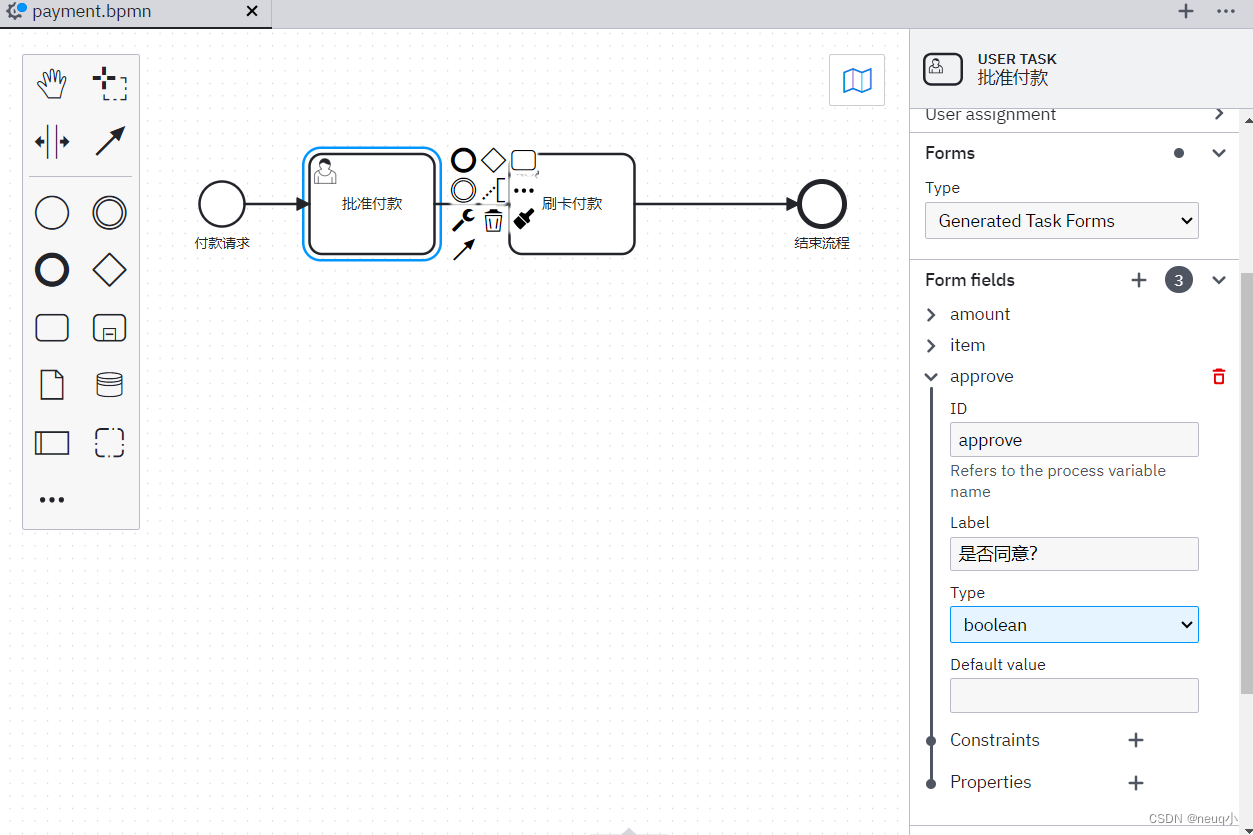

先添加三个属性
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/e8e11b2dbdef4f63a36a14d362425b6a.png)
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/d0d358fe38d5430c93a843824065546f.png)
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/082462b5febc43838246b60f0f89d44a.png)

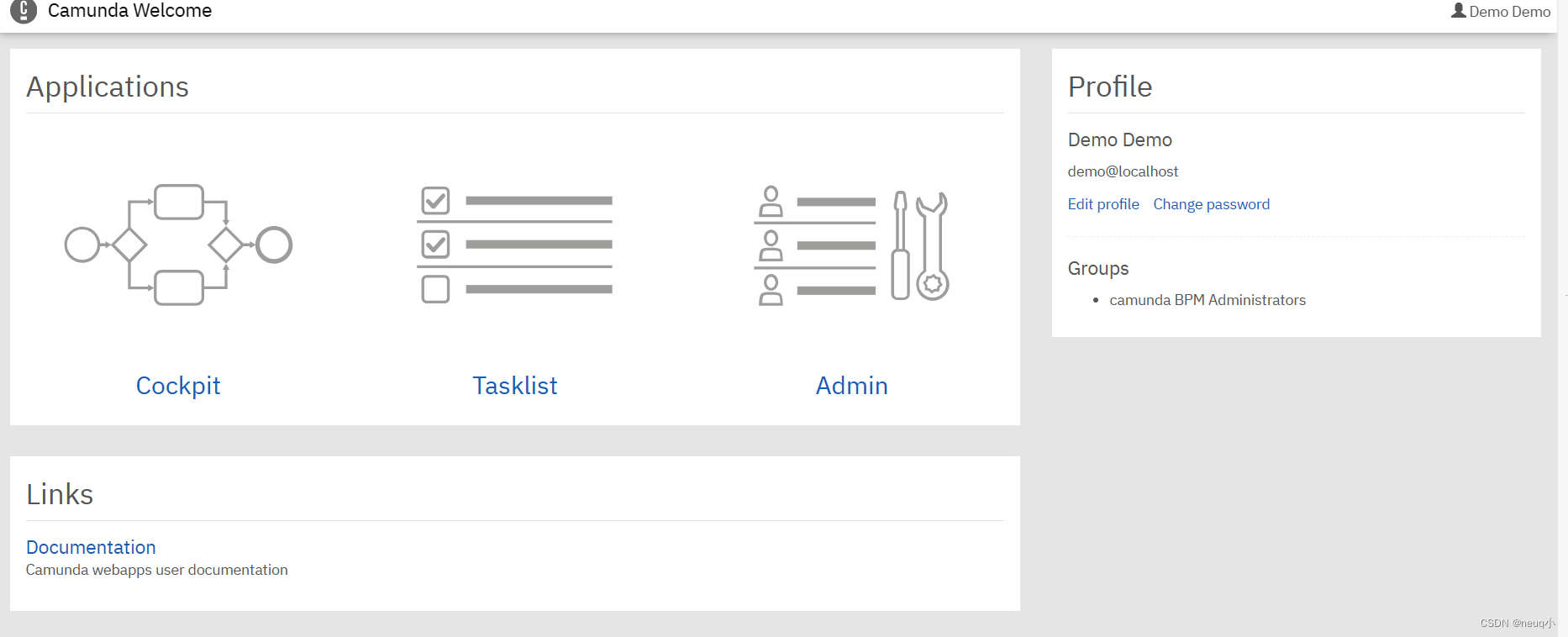

然后deploy上传后测试一下，在localhost:8080端口测试。
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/9ae32f49c22440d5b198a7dc019b996d.png)

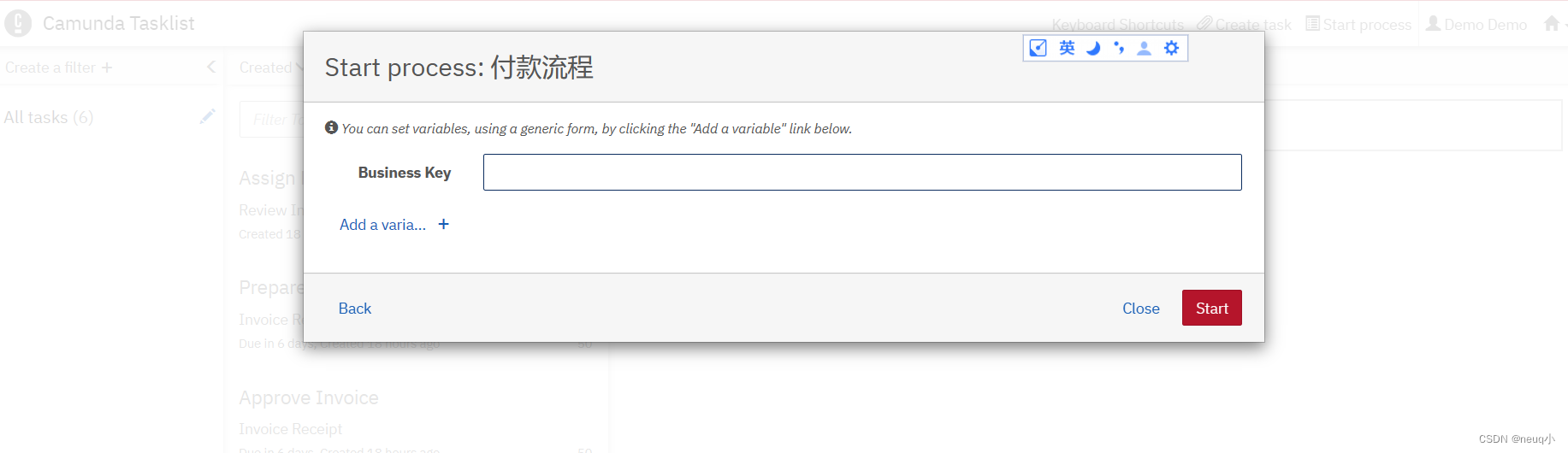

在Tasklist里面Start process
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/1abc0269df25429b93569a29aabc8779.png)
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/5ef9eaa5eecf485ca72290cc74e8f739.png)
然后在tasks里面可以看到表单
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/40eac0e3f18d45209d04b70f45a4d02c.png)
点击Diagram中高亮的为当前进行的节点
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/a6bda358741f460396a96e83e47d0790.png)
6.添加网关
接下来，我们将为流程带来一些变化，仅在金额足够大的时候进行人工审核，添加网关
使用排他网关，添加分支，只有在金额足够大时，进行人工审核
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/e96c467e7c0a4fd382600ee244d7eca1.png)
为分支编写属性：${amount<1000}
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/aeddd51973d54850ac5a7f764821ca13.png)

第二个属性
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/b4f9ca1a089444fb84fd1936024c7bdd.png)
第三个属性
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/f920875d7db049d1b01c655e5b02d8b9.png)

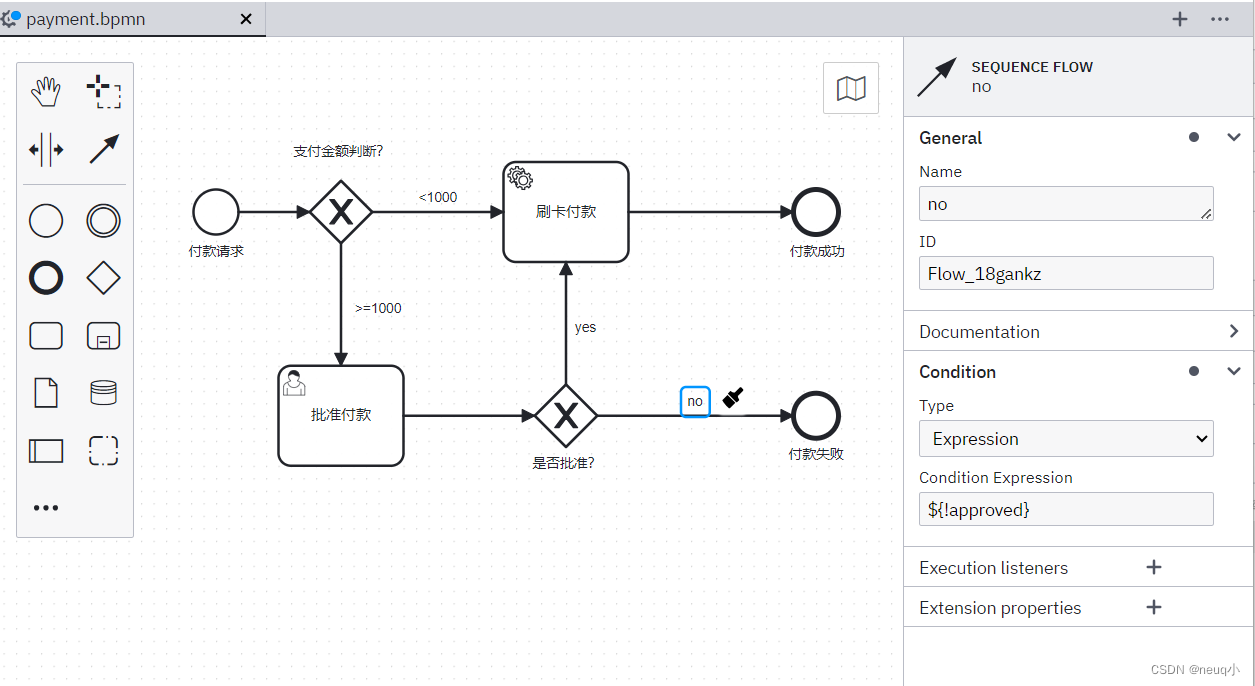

第四个属性：
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/29c09cc298014d12b6913df74f3c7db3.png)
delopy后Postman测试一下：
